Dieser Post setzt den neunzehnten Teil fort. Architektur ist kein statisches Bild — Elemente werden vorgeschlagen, implementiert, deployed und irgendwann abgelöst. Das status-Feld in Bausteinsicht-Elementen macht diesen Lebenszyklus sichtbar.

Status-Werte

StatusBedeutung

proposed

Neu vorgeschlagen, noch nicht entschieden oder begonnen

design

In der Designphase, noch nicht implementiert

implementation

Aktuell in Entwicklung

deployed

Produktiv im Einsatz

deprecated

Veraltet, soll nicht mehr genutzt werden — aber noch aktiv

archived

Abgeschaltet, nur noch historisch im Modell

Status im Modell setzen

Das status-Feld gehört direkt ins Element:

{
  "model": {
    "authservice": {
      "kind": "service",
      "title": "Auth Service",
      "technology": "Go",
      "status": "deployed"
    },
    "paymentservice-v2": {
      "kind": "service",
      "title": "Payment Service v2",
      "technology": "Rust",
      "status": "implementation"
    },
    "shop-monolith": {
      "kind": "system",
      "title": "Legacy Monolith",
      "status": "deprecated"
    },
    "old-auth-session": {
      "kind": "service",
      "title": "Session-basierter Auth (alt)",
      "status": "archived"
    }
  }
}

Elemente ohne status-Feld gelten als unset.

bausteinsicht status

Alle Elemente mit ihrem Status:

bausteinsicht status

Ausgabe:

Element Lifecycle Status
==================================================

proposed (0):

design (1):
  paymentservice-v2    [service      ] "Payment Service v2"

implementation (2):
  notificationservice  [service      ] "Notification Service"
  shop.checkout-v2     [component    ] "Checkout v2"

deployed (8):
  authservice          [service      ] "Auth Service"
  shop.api             [service      ] "Shop API"
  ...

deprecated (1):
  shop-monolith        [system       ] "Legacy Monolith"

archived (1):
  old-auth-session     [service      ] "Session-basierter Auth (alt)"

unset (3):
  eventbus             [queue        ] "Event Bus"
  ...

Gefiltert nach Status

# Nur Elemente in Entwicklung
bausteinsicht status --filter implementation

# Nur veraltete Elemente
bausteinsicht status --filter deprecated

JSON-Ausgabe

bausteinsicht status --format json
{
  "summary": {
    "proposed": 0,
    "design": 1,
    "implementation": 2,
    "deployed": 8,
    "deprecated": 1,
    "archived": 1,
    "unset": 3
  },
  "elements": [
    {
      "id": "authservice",
      "kind": "service",
      "title": "Auth Service",
      "status": "deployed"
    }
  ]
}

Das summary-Objekt gibt auf einen Blick die Verteilung wieder — nützlich als Dashboard-Metrik.

Lifecycle im Kontext anderer Features

Health Score

bausteinsicht health wertet deprecated und archived Elemente in der Deprecation-Kategorie aus: Wenn ein deprecated-Element noch als Quelle oder Ziel in relationships erscheint, ist das ein Major-Finding (→ Teil 19).

LSP / Editor

Der Language Server zeigt den Status als CodeLens über jedem Element an (→ Teil 9):

// service | status: deprecated | views: 2
"shop-monolith": { ... }

Overlay

Status-Werte lassen sich als Metriken-JSON exportieren und als Heatmap visualisieren (→ Teil 12): Deprecated-Elemente rot, deployed-Elemente grün.

Sprint-basierter Workflow

ZeitpunktStatus-Änderung

Architekturentscheidung getroffen

proposed → design

Implementierung beginnt

design → implementation

Produktiv-Deployment

implementation → deployed

Ablösung beschlossen (ADR erstellt)

deployed → deprecated

System abgeschaltet

deprecated → archived

Status-Änderungen als Git-Commit dokumentieren: git commit -m "mark shop-monolith as deprecated (ADR-007)". Zusammen mit bausteinsicht changelog (→ Teil 7) entsteht so eine vollständige Architekturhistorie.

Beispiel-Modell

Das Beispiel für diesen Teil (alle Status-Werte von proposed bis archived) liegt unter teil_20.jsonc.

So sieht das Ergebnis in draw.io aus (bausteinsicht sync):

Das draw.io-File dafür findest du hier: teil_20.drawio

Generierte PNG-Dateien via bausteinsicht export --image-format png:

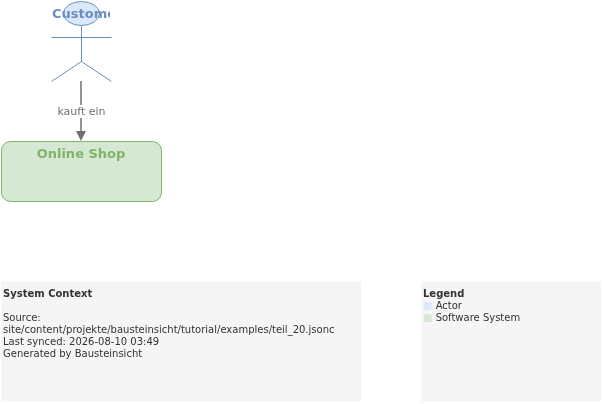

context

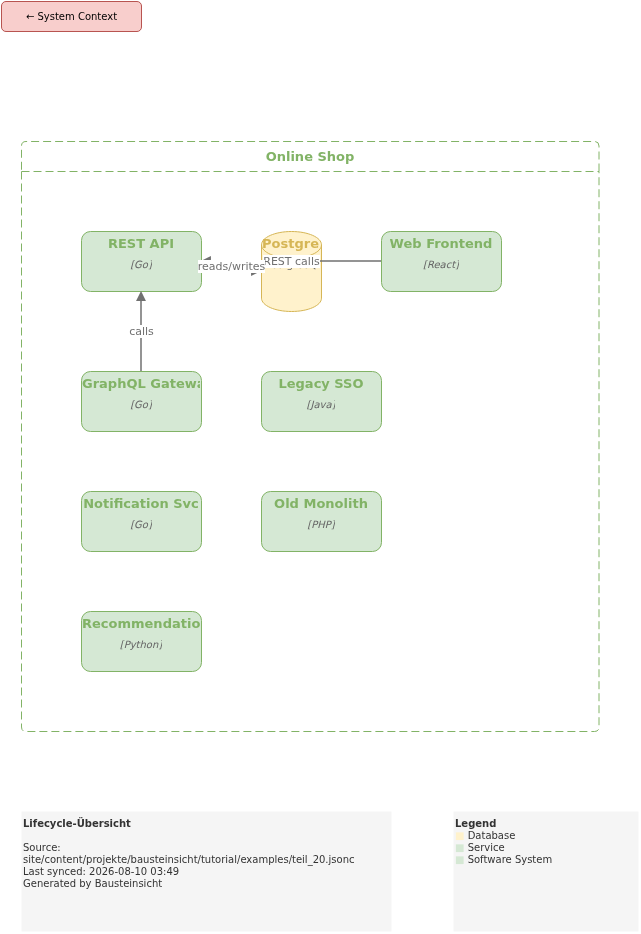

lifecycle

Generierte PlantUML-Diagramme via bausteinsicht export-diagram:

Diagram
Diagram
