Teil 3: Das JSONC-Datenmodell von Bausteinsicht im Detail

Dieser Post setzt den zweiten Teil fort. Dort wurde bausteinsicht init, sync und watch vorgestellt. Hier geht es um das Herzstück: das JSONC-Datenmodell mit allen Feldern und Erweiterungspunkten.

Die Grundstruktur

Eine architecture.jsonc-Datei hat vier Pflichtfelder und mehrere optionale Abschnitte:

{
  "$schema": "./node_modules/.bausteinsicht/bausteinsicht.schema.json",
  "config": { ... },
  "specification": { ... },
  "model": { ... },
  "relationships": [ ... ],
  "views": { ... },

  "asIs":         { ... },
  "toBe":         { ... },
  "dynamicViews": [ ... ],
  "constraints":  [ ... ]
}

config

Globale Einstellungen für die Diagrammgenerierung:

"config": {
  "author":   "Paul Fleischmann",
  "repo":     "https://github.com/mein-org/mein-repo",
  "metadata": true,
  "legend":   true
}

specification

Die specification definiert die Sprache des Modells — welche Element-Typen und Beziehungsarten existieren. Sie ist die einzige Stelle, die man einmal aufsetzen und dann selten ändern muss.

specification.elements

"specification": {
  "elements": {
    "actor": {
      "notation":    "Actor",
      "description": "Ein Benutzer oder externes System",
      "container":   false
    },
    "system": {
      "notation":  "Software System",
      "container": true
    },
    "container": {
      "notation":  "Container",
      "container": true
    },
    "component": {
      "notation":  "Component",
      "container": true
    }
  }
}

Das container-Flag steuert, ob ein Element in der Hierarchie children haben darf. Fehlt das Flag (oder ist false), lehnt bausteinsicht validate jedes Modell-Element dieses Typs mit children ab.

specification.relationships

"specification": {
  "relationships": {
    "uses": {
      "notation": "uses",
      "dashed":   false
    },
    "reads": {
      "notation": "reads",
      "dashed":   true
    }
  }
}

specification.tags

Tags werden unter specification.tags definiert und können optionales draw.io-Styling mitbringen:

"specification": {
  "tags": [
    {
      "id":          "external",
      "description": "Externes System außerhalb unserer Kontrolle",
      "style": {
        "fillColor": "#f5f5f5",
        "fontColor": "#666666"
      }
    },
    {
      "id":          "legacy",
      "description": "Altsystem — keine aktive Weiterentwicklung"
    }
  ]
}

specification.patterns

Patterns sind wiederverwendbare Topologie-Vorlagen — z.B. ein Standard-Microservice-Muster mit Frontend, API und Datenbank:

"specification": {
  "patterns": {
    "microservice": {
      "description": "Standardmuster: API + Datenbank",
      "elements": [
        { "id": "api", "kind": "container", "title": "{{name}} API",      "technology": "Go"          },
        { "id": "db",  "kind": "container", "title": "{{name}} Database", "technology": "PostgreSQL"  }
      ],
      "relationships": [
        { "id": "r1", "from": "api", "to": "db", "label": "reads/writes", "kind": "uses" }
      ]
    }
  }
}

specification.decisions

ADR-Referenzen (Architecture Decision Records) können direkt in der Specification verwaltet werden:

"specification": {
  "decisions": [
    {
      "id":     "ADR-001",
      "title":  "PostgreSQL als primäre Datenbank",
      "status": "active",
      "date":   "2025-01-15",
      "file":   "docs/adr/001-postgresql.md"
    }
  ]
}

model

Das model beschreibt die konkreten Elemente des Systems. Jeder Schlüssel ist die Element-ID — sie muss innerhalb der Hierarchieebene eindeutig sein.

Element-Felder

"model": {
  "onlineshop": {
    "kind":        "system",
    "title":       "Online Shop",
    "description": "Der Kern des Systems",
    "technology":  "Go, PostgreSQL",
    "tags":        ["external", "legacy"],
    "status":      "deployed",
    "decisions":   ["ADR-001"],
    "metadata": {
      "owner":   "Team Backend",
      "cost":    "€500/month"
    },
    "children": {
      "frontend": { ... },
      "api":      { ... }
    }
  }
}

Verschachtelte Hierarchie

Elemente lassen sich beliebig tief verschachteln, solange der jeweilige kind container: true hat:

"model": {
  "shop": {
    "kind": "system", "title": "Online Shop",
    "children": {
      "backend": {
        "kind": "container", "title": "Backend",
        "children": {
          "orderservice": { "kind": "component", "title": "Order Service" },
          "paymentservice": { "kind": "component", "title": "Payment Service" }
        }
      }
    }
  }
}

Die Element-ID in Beziehungen und Views verwendet Punkt-Notation für den Pfad: shop.backend.orderservice.

status-Werte

Status Bedeutung draw.io Farbe

Status	Bedeutung	draw.io Farbe
`proposed`	Geplant, noch nicht begonnen	Gelb
`design`	Im Entwurf	Blau
`implementation`	In Entwicklung	Orange
`deployed`	Produktiv	Grün
`deprecated`	Veraltet, wird abgelöst	Rot
`archived`	Eingestellt	Grau

proposed

Geplant, noch nicht begonnen

Gelb

design

Im Entwurf

Blau

implementation

In Entwicklung

Orange

deployed

Produktiv

Grün

deprecated

Veraltet, wird abgelöst

Rot

archived

Eingestellt

Grau

relationships

Beziehungen werden als flaches Array auf Top-Level definiert, nicht innerhalb der Elemente. Das ermöglicht Beziehungen zwischen Elementen verschiedener Hierarchieebenen:

"relationships": [
  {
    "from":        "shop.backend.orderservice",
    "to":          "shop.backend.paymentservice",
    "label":       "bestätigt Zahlung",
    "kind":        "uses",
    "description": "Synchroner REST-Call",
    "cardinality": "1:N",
    "dataFlow":    "sync",
    "decisions":   ["ADR-002"]
  }
]

views

Views definieren, welche Elemente in welchem Diagramm-Tab erscheinen. Jeder Schlüssel wird ein Tab in architecture.drawio.

View-Felder

"views": {
  "context": {
    "title":        "System Context",
    "description":  "Übersicht aller Systeme",
    "scope":        "shop",
    "include":      ["customer", "shop"],
    "exclude":      ["shop.backend.legacy"],
    "filter-tags":  ["external"],
    "exclude-tags": ["archived"],
    "layout":       "auto"
  }
}

include mit Wildcards:

"include": [
  "customer",
  "shop.*",
  "shop.**"
]

Optionale Erweiterungen

asIs / toBe

Für As-Is/To-Be-Vergleiche kann die aktuelle und die Zielarchitektur direkt im Modell hinterlegt werden:

"asIs": {
  "elements": {
    "legacy-monolith": { "kind": "system", "title": "Legacy Monolith" }
  },
  "relationships": [
    { "from": "customer", "to": "legacy-monolith", "label": "uses" }
  ]
},
"toBe": {
  "elements": {
    "shop": { "kind": "system", "title": "Online Shop (Microservices)" }
  },
  "relationships": [
    { "from": "customer", "to": "shop", "label": "uses" }
  ]
}

bausteinsicht diff visualisiert den Unterschied zwischen asIs und toBe als annotiertes Diagramm.

dynamicViews

Sequenzdiagramme beschreiben den zeitlichen Ablauf von Interaktionen:

"dynamicViews": [
  {
    "key":   "checkout",
    "title": "Checkout-Flow",
    "steps": [
      { "index": 1, "from": "customer",  "to": "frontend",      "label": "klickt Kaufen",     "type": "sync"   },
      { "index": 2, "from": "frontend",  "to": "orderservice",  "label": "POST /orders",       "type": "sync"   },
      { "index": 3, "from": "orderservice", "to": "paymentservice", "label": "charge()",       "type": "sync"   },
      { "index": 4, "from": "paymentservice", "to": "orderservice", "label": "OK",             "type": "return" }
    ]
  }
]

type-Werte: sync (durchgezogener Pfeil) | async (offener Pfeil) | return (gestrichelt zurück). bausteinsicht export sequence generiert daraus PlantUML oder Mermaid.

constraints

Architekturregeln werden als maschinenprüfbare Constraints definiert und mit bausteinsicht lint ausgewertet:

"constraints": [
  {
    "id":          "NO-DIRECT-DB-ACCESS",
    "description": "Nur Services dürfen direkt auf die Datenbank zugreifen",
    "rule":        "no-relationship",
    "from-kind":   "component",
    "to-kind":     "database"
  },
  {
    "id":          "REQUIRE-DESCRIPTION",
    "description": "Alle Systeme brauchen eine Beschreibung",
    "rule":        "required-field",
    "element-kind": "system",
    "field":       "description"
  }
]

Verfügbare rule-Werte: no-relationship, allowed-relationship, required-field, max-depth, technology-allowed.

JSON Schema für IDE-Autovervollständigung

Ohne Plugin funktioniert die Autovervollständigung über das mitgelieferte JSON Schema. Den $schema-Eintrag in architecture.jsonc setzen:

{
  "$schema": "https://raw.githubusercontent.com/docToolchain/Bausteinsicht/main/schemas/bausteinsicht.schema.json"
}

In VS Code (und jedem Editor mit JSON Schema Support) erscheint dann direkt Autovervollständigung für alle Felder — ohne Extension installieren zu müssen.

Beispiel-Modell

Das Beispiel für diesen Teil ist als ausführbare JSONC-Datei unter teil_3.jsonc abgelegt und zeigt specification, model, views und relationships mit allen optionalen Feldern.

So sieht das Ergebnis in draw.io aus (bausteinsicht sync):

Das draw.io-File dafür findest du hier: teil_3.drawio

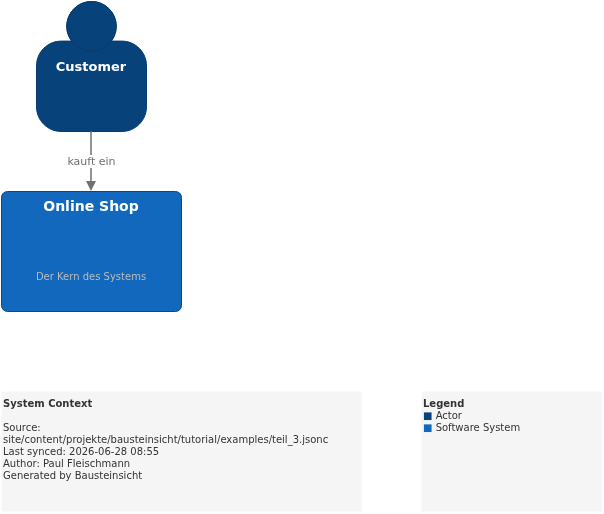

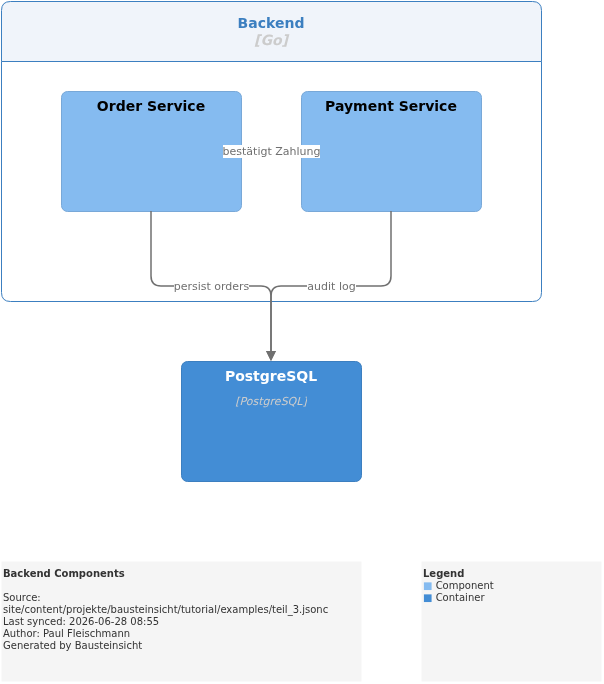

Generierte PNG-Dateien via bausteinsicht export --image-format png:

Generierte PlantUML-Diagramme via bausteinsicht export-diagram:

Was als nächstes kommt

Teil 4: Bidirektionale Synchronisation — wie der Merge-Algorithmus funktioniert und was passiert wenn beide Seiten gleichzeitig geändert wurden
Teil 5: Multi-View — mehrere Diagrammperspektiven aus einem Modell

Offizielle Dokumentation: User Manual · Tutorial auf doctoolchain.org
